KOLAS전기안전시험 [잔류전압시험]

---

안녕하세요 환경안전기술원입니다!

오늘은 앞서 포스팅한 전기안전시험의 항목 접지연속성시험, 절연저항시험, 내전압시험, 잔류전압시험 중 마지막 시험 항목인 잔류전압시험 포스팅입니다.



자율안전확인신고 대상 위험기계 중 공작기계는 잔류전압시험이 필수니 참고해주세요 :D

그럼 시험 방법 및 기준부터 살펴보겠습니다!



---

🟡잔류전압시험

- 잔류전압시험은 전원차단 후 노출된 전기부품의 잔류전압이 안전전압 이하로 얼마나 빨리 내려가는지를 확인하는 시험입니다.



▶ 잔류전압시험 방법

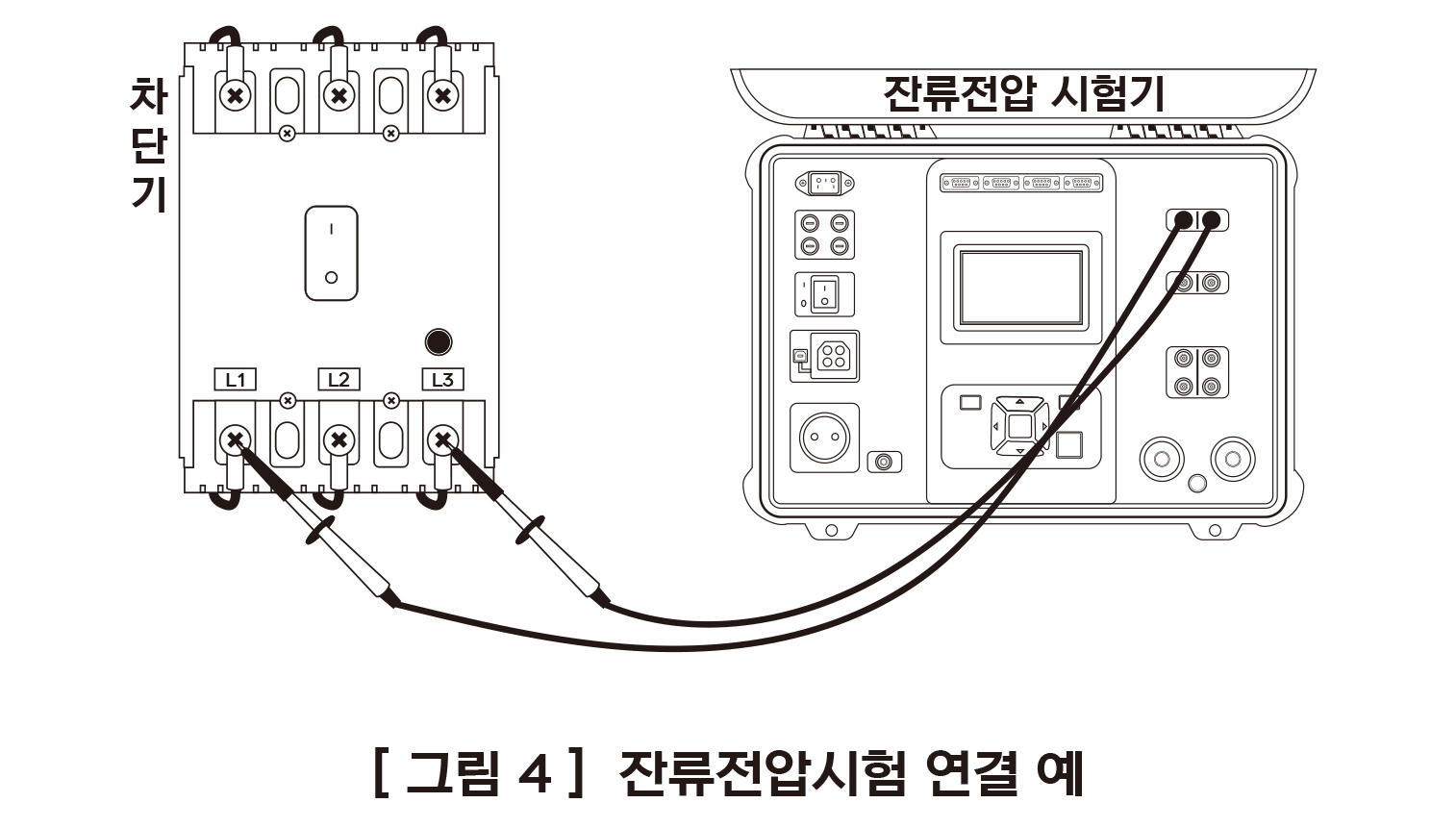

1. 측정대상 기계의 주전원이 공급된 상태에서 상간 및 상과 접지단에 단자를 연결한다.

2. 측정단자를 연결한 후 전원을 차단하여 해당 부품의 전압이 안전전압 이하로 내려가는데 소요되는 시간을 측정한다.

※ 제품의 특성상 급속한 방전이 어려워 외함이 개방되기 전에 60[V]이하의 전압으로 방전될 수 있는 일정 대기시간을 표시하고 위험경고표지를 부착하는 경우 예외로 할 수 있음



▶ 절연저항시험 기준

전원이 차단된 이후에도 60V 이상의 잔류전압이 있는 노출 충전부는 전원 차단 후 5초 이내에 장비 기능에 영향을 미치지 않는 범위에서 60V 이하가 되도록 방전되어야 한다. 단, 다음의 경우는 예외로 한다.

1) 충전 전하가 60μC 이하인 경우

2) 장비기능상 급속한 방전이 어려운 경우 외함이 개방하기 전에 일정시간 대기할 수 있도록 주의 표시를 하는 경우

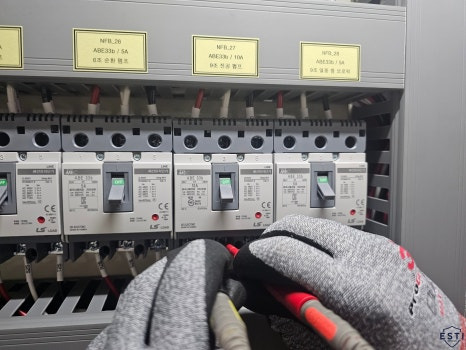

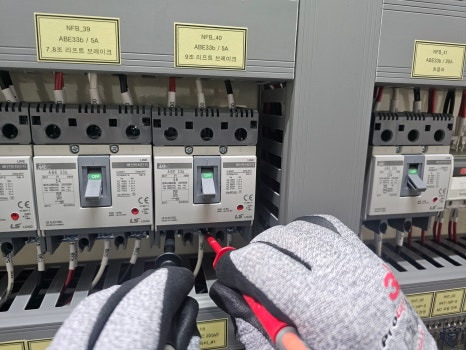

👷잔류전압시험 모습

측정점	시험기준	전압 제한치	측정시간
MAIN MCCB [L1-L2]	5 s 이내	60 V	0.3 s
MAIN MCCB [L1-L3]			0.5 s
MAIN MCCB [L2-L3]			0.3 s

.

.

.



측정점 모두 5초 이내로 빠르게 방전되어 적합결과를 얻어 통과하였습니다.



---

※ 전기안전시험 대상기계

안전인증	프레시, 전단기, 절곡기, 크레인, 리프트, 압력용기, 롤러기, 사출성형기, 고소작업대, 곤돌라
자율안전확인신고	연마기(또는 연삭기), 산업용 로봇, 혼합기, 분뢔기 또는 파쇄기, 식품혼합기, 식품절단기, 식품파쇄기, 제면기, 컨베이어, 자동차정비용리프트, 선반, 밀링기, 드릴기, 형삭기, 평삭기, 둥근톱기계, 대패기계, 루타기, 띠톱기계, 모떼기기계, 인쇄기
