전기안전시험 KOLAS 공인시험기관 공인성적서 발행

---



안녕하세요 : )

전기안전시험 코라스 공인시험기관

환경안전기술원 입니다!



저희 환경안전기술원은 한국인정기구인

KOLAS로부터 전기시험 공인시험기관으로 인정받아

공인성적서 발급이 가능한 기관입니다.



▮ 환경안전기술원 전기시험 인정범위

규격번호	KS C IEC 60204-1:2016
제품 및 물질	산업용 전기기기
규격명	기계류의 안전성 - 기계의 전기장비 -제1부 : 일반요구사항 18.2.2 시험1- 보호접지회로의 연속성 검증 18.3 절연저항시험 18.4 전압시험 18.5 잔류전압보호
시험범위	- 접지연속성 : Max. 10 A - 절연저항 : DC 500 V . 1MΩ - 잔류전압 : Max . 60 V



▮ 컨베이어 제어반 전기안전시험

시험품목	시험항목
롤러컨베이어 제어반	- 접지연속성시험 - 절연저항시험

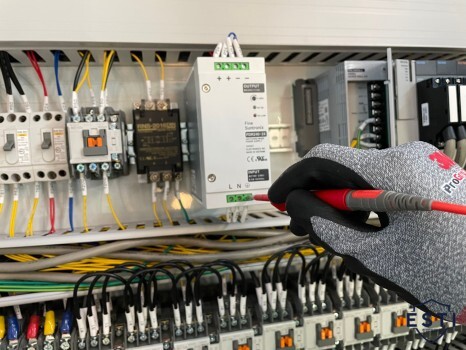

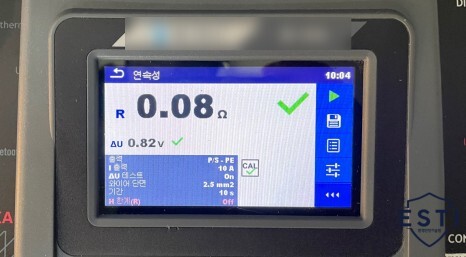

❚ 보호접지 회로의 연속성 검증

KS C IEC 60204-1:2016 18.2.2

노출된 도전체로써 접지를 실시한 부품과 접지바 사이에 접지가 전기적으로 얼마나 서로 잘 연결되어있는지를 확인하는 시험입니다.

PE단자와 보호본딩회로 일부의 적절한 지점 사이에 실시하며 접지 포인트에 10A 이상의 전류를 인가하여 최대 전압 강하값(V) 또는 접지 저항값(Ω)이 아래 표에 제시한 값을 초과하지 않아야 합니다.

전선 최소 유효 단면적(㎟)	최고 전압강하(V)	접지 저항값(Ω)
1.0	3.3	0.33
1.5	2.6	0.26
2.5	1.9	0.19
4.0	1.4	0.14
>6.0	1.0	0.10

측정점	PLC
접지선단면적	2.5 ㎟
시험전류	10 A
측정결과	0.08Ω 적합

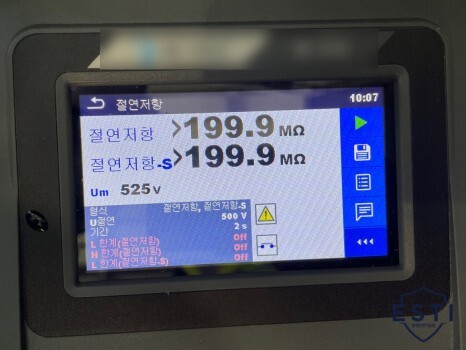

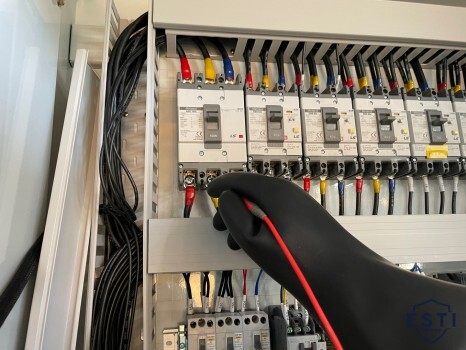

❚ 절연저항시험

KS C IEC 60204-1:2016 18.3



절연물의 두 측정점 사이에 시험 전압을 인가하여 이때 절연물에서 흐르는 누설전류를 측정하는 시험으로써 해당 절연물의 절연 성능을 확인하기 위한 시험입니다.

전원선과 보호본딩회로 사이에 직류전압 500V를 인가해 측정한 절연저항 값이 다음 제시한 기준에 맞아야 적합 성적서를 낼 수 있습니다.

• 전원선과 보호본딩회로 사이에 직류전압 500V를 인가하여 측정한 절연저항 값이 1 ㏁ 이상이어야 합니다.
• 다만, 버스바·컬렉터선·컬렉터봉 설비 또는 슬립링 조립품 등 전기장비 일부의 최소 절연저항 값이 50 ㏀ 이상이어야 합니다.

시험부품	MAIN MCCB, ELCB 1~5
시험위치	각 부품 L1~L3 PE
시험전압	525
측정결과	> 199.9 ㏁ 적합

---

해당 컨베이어는

접지연속성과 절연저항 2가지 항목에 대한

시험을 진행하였습니다.

​

각 시험 모두 측정한 결과

적합한 결과가 나왔으며

의뢰 주었던 사업장에서 공인시험 성적서를 요구하여

일반성적서가 아닌 공인성적서를 발급해드렸습니다.

---

연삭기/연마기/분쇄기/파쇄기/산업용로봇/

혼합기/컨베이어/식품혼합기/식품절단기/

식품분쇄기/제면기/자동차정비용리프트/

선반/드릴기/밀링기/형삭기/평삭기/인쇄기/

루타기/둥근톱기계/기계대패/모떼기/띠톱/

프레스/전단기/절곡기/크레인/리프트/

압력용기/롤러기/사출성형기/고소작업대/곤돌

​

환경안전기술원에서 진행하는 전기안전시험 대상 산업용 기계입니다.

전기시험의 공인성적서, 일반성적서가 필요하시다면 문의주세요!

​

감사합니다 : )
