환경안전기술원 전기안전시험 적용대상 산업용기계

안녕하세요! 환경안전기술원 입니다.



저희 환경안전기술원에서 진행하는 전기안전시험은

산업용 기계에 대해서 진행하고 있습니다.



어떤 산업용 기계가 적용되는지 알려드리도록 할게요!

전기안전시험 적용대상

대상	적용범위
연삭기 또는 연마기 (휴대용 제외)	동력에 의해 회전하는 연삭숫돌 또는 연마재 등을 사용하여 금속이나 그 밖의 가공물의 표면을 깍아내거나 절단 또는 광택을 내기 위해 사용되는 것
산업용 로봇	직교좌표로봇을 포함하여 3축 이상의 메니퓰레이터(엑츄에이터, 교시 펜던트를 포함한 제어기 및 통신 인터페이스를 포함한다)를 구비하고 전용의 제어기를 이용하여 프로그램 및 자동제어가 가능한 고정식 로봇
혼합기	회전축에 고정된 날개를 이용하여 내용물을 저어주거나 섞는 것
파쇄기 또는 분쇄기	암석이나 금속 또는 플라스틱 등의 물질을 필요한 크기의 작은 덩어리 또는 분체로 부수는 것. 다만, 식품용 및 시간당 파쇄 또는 분쇄용량이 50kg 미만인 것은 제외
식품가공용기계 (파쇄·절단· 혼합·제면기)	▪ 식품파쇄기 : 채소, 육류, 곡물 또는 어류 등의 식품을 으깨는 것 ▪ 식품절단기 : 채소, 육류, 곡물 또는 어류 등의 식품을 일정 크기로 자르는 것 ▪ 식품혼합기 : 채소, 육류, 곡물 또는 어류 등을 혼합하는 기계 ▪ 제면기 : 밀가루, 메밀가루 등 분말형태의 곡물을 일정한 길이의 면으로 뽑아내는 기계
컨베이어	재료·반제품·화물 등을 동력에 의하여 자동적으로 연속 운반하는 벨트 또는 체인, 롤러, 트롤리, 버킷, 나사 컨베이어. 다만, 이송 거리가 3m 이하인 컨베이어는 제외
자동차정비용 리프트	하중 적재장치에 차량을 적재한 후 동력을 사용하여 차량을 들어올려 점검 및 정비 작업에 사용되는 장치
공작기계 (선반, 드릴기, 평삭·형삭기, 밀링기)	▪ 선반 : 회전하는 축(주축)에 공작물을 장착하고 고정되어 있는 절삭 공구를 사용하여 원통형의 공작물을 가공하는 공작기계 ▪ 드릴기 : 공작물을 테이블 위에 고정시키고 주축에 장착된 드릴공구 를 회전시켜서 축방향으로 이송시키면서 공작물에 구멍가공하는 공작기계 ▪ 평삭기 : 공작물을 테이블 위에 고정시키고 절삭공구를 수평왕복 시키면서 공작물의 평면을 가공하는 공작기계 ▪ 형삭기 : 공작물을 테이블 위에 고정시키고 램(ram)에 의하여 절삭공구가 상하 운동하면서 공작물의 수직면을 절삭하는 공작기계 ▪ 밀링기 : 여러 개의 절삭날이 부착된 절삭공구의 회전운동을 이용하여 고정된 공작물을 가공하는 공작기계
고정형 목재가공용기계 (둥근톱·대패· 루타기·띠톱· 모떼기 기계)	▪ 둥근톱기계 : 고정된 둥근톱 날의 회전력을 이용하여 목재를 절단 가공을 하는 기계 ▪기계대패 : 공작물을 이송시키면서 회전하는 대팻날로 평면 깎기, 홈 깎기 또는 모떼기 등의 가공을 하는 기계 ▪ 루타기 : 고속 회전하는 공구를 이용하여 공작물에 조각, 모떼기, 잘라내기 등의 가공작업을 하는 기계 ▪ 띠톱기계 : 프레임에 부착된 상하 또는 좌우 2개의 톱바퀴에 엔드레스형 띠톱을 걸고 팽팽하게 한 상태에서 한 쪽 구동 톱바퀴를 회전시켜 목재를 가공 하는 기계 ▪ 모떼기기계 : 공구의 회전운동을 이용하여 곡면절삭, 곡선절삭, 홈붙이 작업 등에 사용되는 기계
인쇄기	판면에 잉크를 묻혀 종이, 필름, 섬유 또는 이와 유사한 재질의 표면에 대고 눌러 인쇄작업을 하는 기계. 이 경우, 절단기, 제본기, 종이반전기 등 설비 부속 장치를 포함

전기안전시험 종류

전기안전시험 종류로는 4가지가 있습니다. ​
각 시험에 대해 살펴보겠습니다.



■ 접지연속성시험

: 노출된 도전체로써 접지를 실시한 부품과 접지바 사이에 접지가 얼마나 전기적으로 서로 잘 연결이 되어있는지를 확인하는 시험입니다.

PE 단자와 보호본딩회로 일부의 적절한 지점 사이에서 실시하며 10A 이상의 전류를 인가하였을 때 최대 전압 하강의 값이 표에 제시한 값을 초과하지 않아야 합니다.

시험대상 전선의 최소 유효단면적(㎟)	최고 전압강하(V)
1.0	3.3
1.5	2.6
2.5	1.9
4.0	1.4
>6.0	1.0

☑️ 접지연속성 시험절차

① 측정대상 기계의 주전원(N상 포함)을 차단한다.

② 측정대상 기계의 주 접지단자(PE단자)와 측정점에 각각 측정기 단자를 연결한다.

③ 10초 이상의 시간동안 10A이상의 전류를 해당 측정부위에 흘려 측정을 실시한다.

④ 접지선의 단면적에 따른 기준의 최고전압강하값을 초과하는지를 확인한다.

​​

■ 절연저항 시험

: 절연물의 두 측정점 사이에 시험전압 500V를 인가하여 절연물에 흐르는 누설전류를 측정하는 시험으로써 해당 절연물의 절연성능을 확인하기 위한 시험입니다.

전원 선과 보호본딩회로 사이에 직류전압 500V를 인가하여 측정한 절연저항값은 1㏁ 이상이어야 합니다.

다만, 부스바, 컬렉터선, 컬렉터봉 설비 또는 슬립링 조립품 등 전기 장비 일부의 최소 절연저항값은 50㏀ 이상이어야 합니다.

​

☑️ 절연저항 시험절차

① 측정대상 기계의 주전원을 차단한다.

② 측정대상 기계의 주접지단자(PE단자)와 측정점(전원선의 한 단자)에 각각 측정기를 연결한다.

③ DC 500[V]를 인가하여 측정을 실시한다.

④ 측정한 절연저항 값이 1[㏁] 이상인지 확인한다.

​

■ 내전압 시험

: 1초 이상의 짧은 시간동안에 시험전압을 인가하여 절연의 완벽성 및 해당 기계 등의 전기적 내구성을 확인하기 위해 실시하는 시험입니다.

안전 초저전압 또는 그 이하에서 작동되도록 설계된 선로를 제외한 모든 회로의 도체와 보호본딩회로 사이에 최소 1초 이상의 시험 전압을 인가하였을 때 견딜 수 있어야 한다.

※ 다만, 시험 전압을 견딜 수 없는 정격을 가진 부품은 시험하는 중에 차단시켜야 하며 이 경우 사용되는 시험 전압은 다음과 같습니다.

​1. 장비의 정격전압의 2배와 1,000V 중 큰 전압

2. 50/60㎐의 주파수

3. 최소 500VA 정격의 변압기에서 공급

​

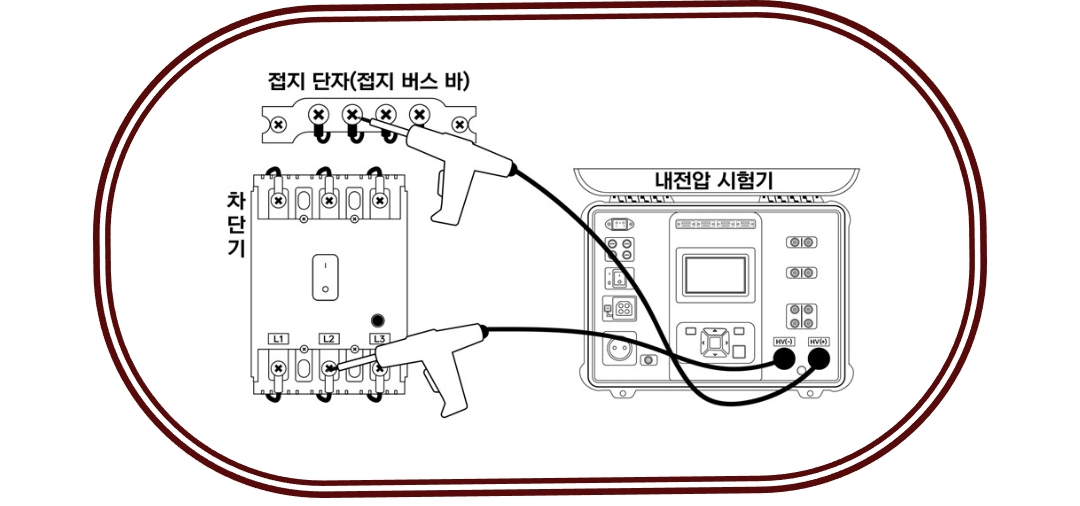

내전압 시험절차

① 측정대상 기계의 주전원(N상 포함)을 차단한다.

② 측정대상 기계의 주 접지단자(PE단자)와 측정점에 각각 측정기 단자를 연결한다.

※ 측정점 : PELV전압1)(안전초저전압)으로 작동되도록 설계된 회로를 제외한 모든 회로의 도체와 보호본딩회로 사이

③ 기계정격전압의 2배 또는 AC 1,000[V]중 큰 값의 전압 인가하여 1초 이상 동안 측정을 실시한다.

④ 부품이 타거나 불꽃 등이 발생하지 않고, 시험이 끝난 후 기계를 재기동 하였을 때 정상운전을 하면 시험에 합격한 것으로 본다.





■ 잔류전압 시험

: 전원차단 후 노출된 전기부품의 잔류전압이 안전전압 이하로 얼마나 빨리 내려가는지를 확인하는 시험입니다.

※ 제품의 특성상 급속한 방전이 어려워 외함이 개방되기 전에 60[v]이하의 전압으로 방전될 수 있는 일정 대기시간을 표시하고

위험경고표지를 부착하는 경우 예외로 할 수 있다.

​

전원이 차단된 이후에도 60V이상의 잔류전압이 있는 노출 충전부는 전원 차단 후 5초 이내에 장비 기능에 영향을 미치지 않는 범위에서 60V 이하가 되도록 방전되어야 합니다.

​

☑️ 예외의 경우

1. 충전 전하가 60μC 이하인 경우

2. 장비 기능상 급속한 방전이 어려운 경우

외함이 개방하기 전에 일정 시간 대기할 수 있도록

주의 표시를 하는 경우

​

☑️ 잔류전압 시험절차

① 측정대상 기계의 주전원이 공급된 상태에서 상간 및 상과 접지단에 단자를 연결한다.

② 측정단자를 연결한 후 전원을 차단하여 해당 부품의 전압이 안전전압 이하 로 내려가는데 소요되는 시간을 측정한다.

---



전기안전시험 성적서는 산업안전보건법 제89조인

자율안전확인신고를 진행할 때도 필요한 서류입니다.

산업용기계 전기안전시험 성적서 발행이 필요한 경우

저희 환경안전기술원에 연락주세요  : )



​

감사합니다 :D
