KCs인증 제출서류 전기안전시험 성적서 발급

---

안녕하세요 환경안전기술원입니다!



이번 포스팅은 산업용 로봇의 전기안전시험 성적서를 발행해 드린 후기에 대해 알려드리도록 할게요~



소재지 ❚ 경남 양산시

대상품  ❚ 산업용 로봇

시험항목  ❚ ① 접지연속성 시험, ② 절연저항 시험​

해당 사업장의 산업용 로봇은 KCs인증을 받았던 로봇이었는데요. 대상 산업용 로봇의 주요 구조부를 변경하여 자율안전확인 재신고 대상이 되어 자율안전확인신고 진행은 사업장에서 직접하시기로 하였으며 저희 환경안전기술원에는 전기안전시험을 단독으로 맡겨주셨습니다.

전기안전시험을 진행하기 전에 기계 주변의 온도와 습도를 확인합니다!

온도 ❚ (10.5± 0.5) ℃

습도 ❚ (44.8± 2.4) %



💡전기안전시험 종류
1	접지연속성 시험
2	절연저항시험
3	내전압 시험
4	잔류전압 시험

「고용노동부 위험기계기구 자율안전확인 고시」에 근거하여 산업용 로봇의 자율안전확인신고 시에 전기안전시험 항목으로는  접지연속성 시험과 절연저항이 필수로 진행되어야 하는 시험입니다.

​

⚡접지연속성 시험

: 접지연속성 시험은 노출된 도전체로써 접지를 실시한 부품과 접지바 사이에 접지가 전기적으로 서로 얼마나 잘 연결되었나를 확인하는 시험입니다. PE단자와 보호본딩회로 일부의 적절한 지점 사이에서 실시하며 10A 이상의 전류를 인가하였을 때 최대 전압 강하의 값이 아래 표에 제시한 값을 초과하지 않아야 합니다.

전선의 최소 유효 단면적(㎟)	최고 전압강하(V)
1.0	3.3
1.5	2.6
2.5	1.9
4.0	1.4
>6.0	1.0

​

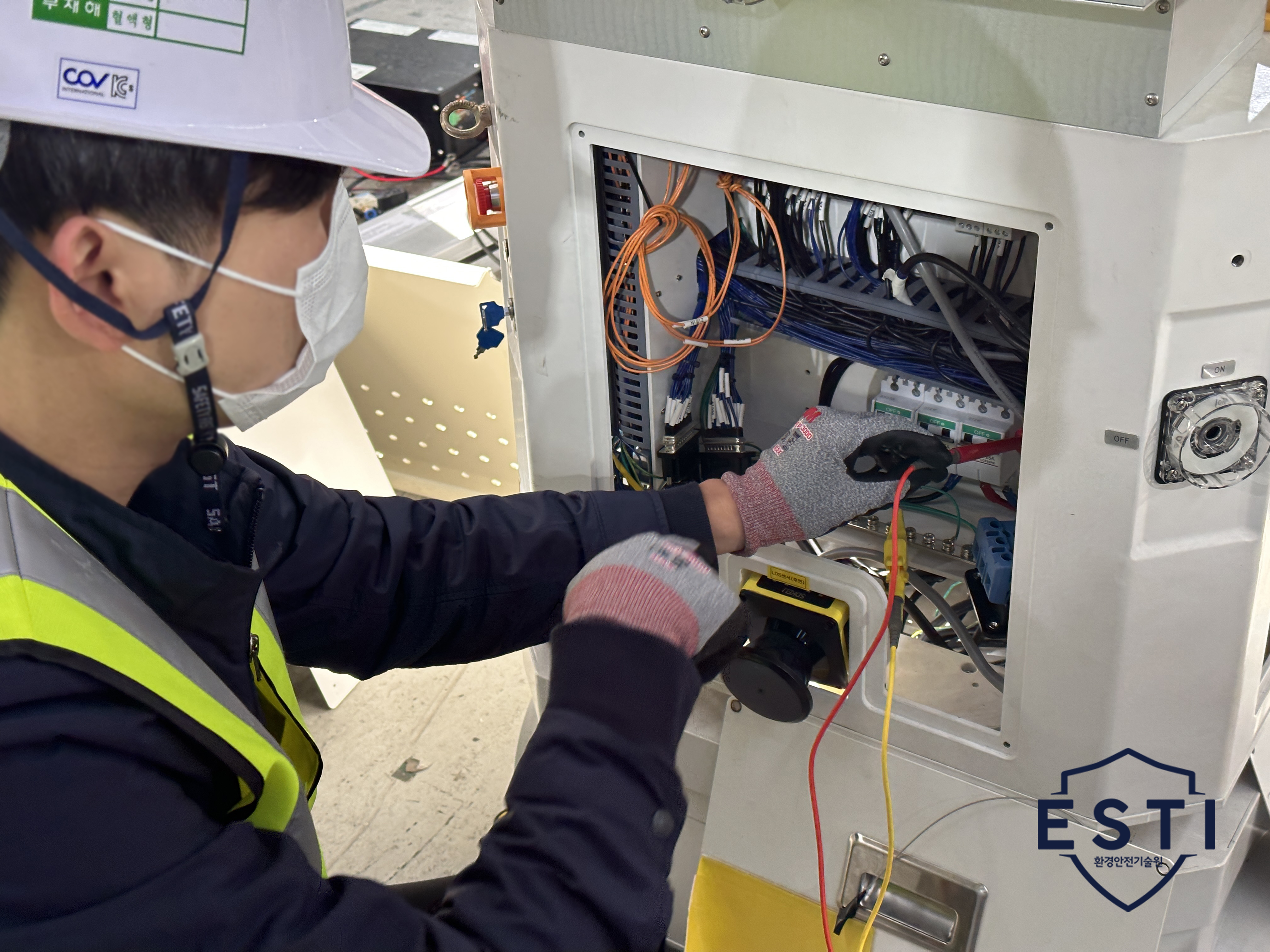

측정점 ❚ control panel

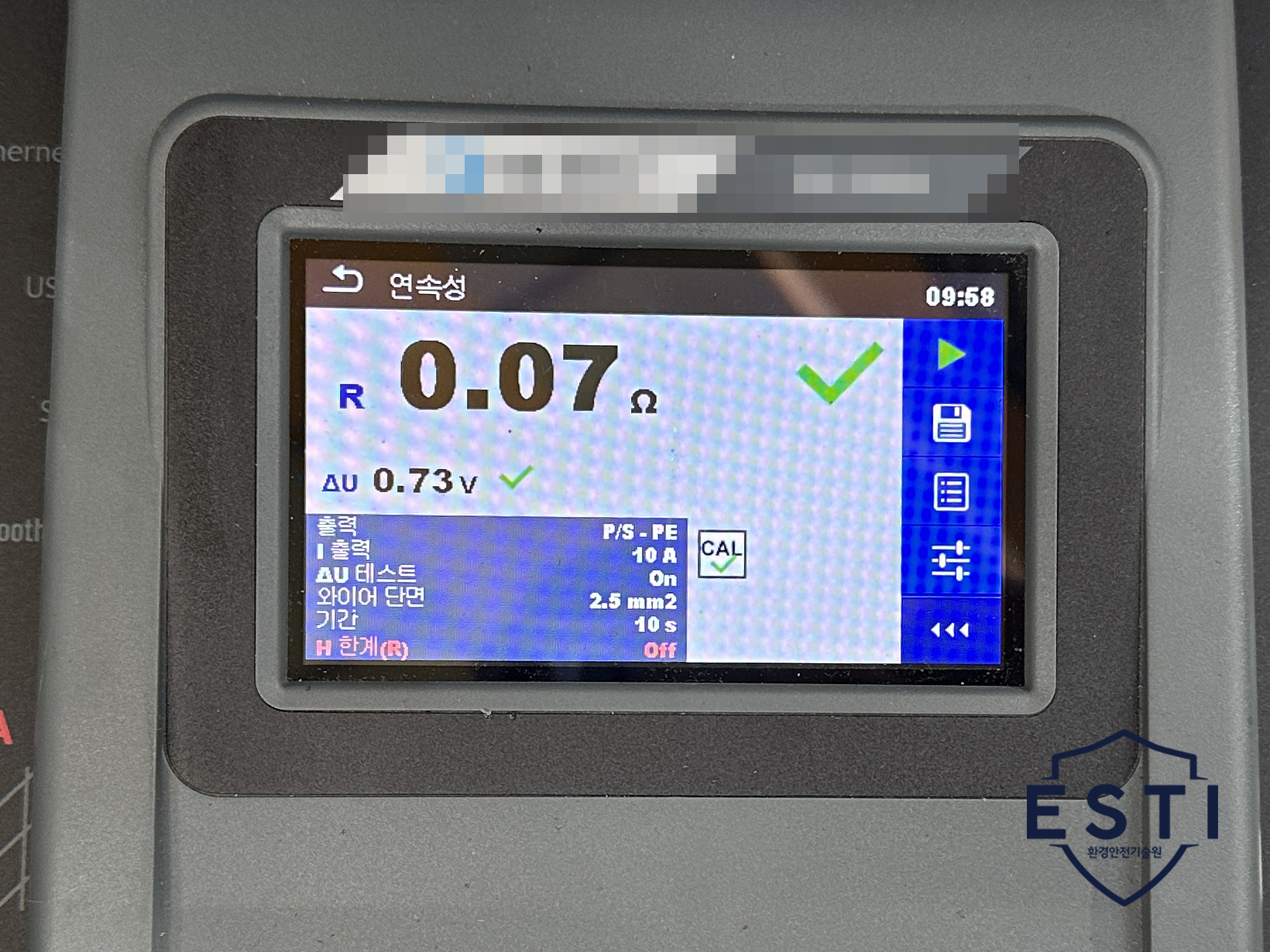

컨트롤 패널의 접지선 단면적은 2.5㎟으로 시험전류 10A를 인가하여 측정전압 0.73V 로 적합



측정점 ❚ PLC

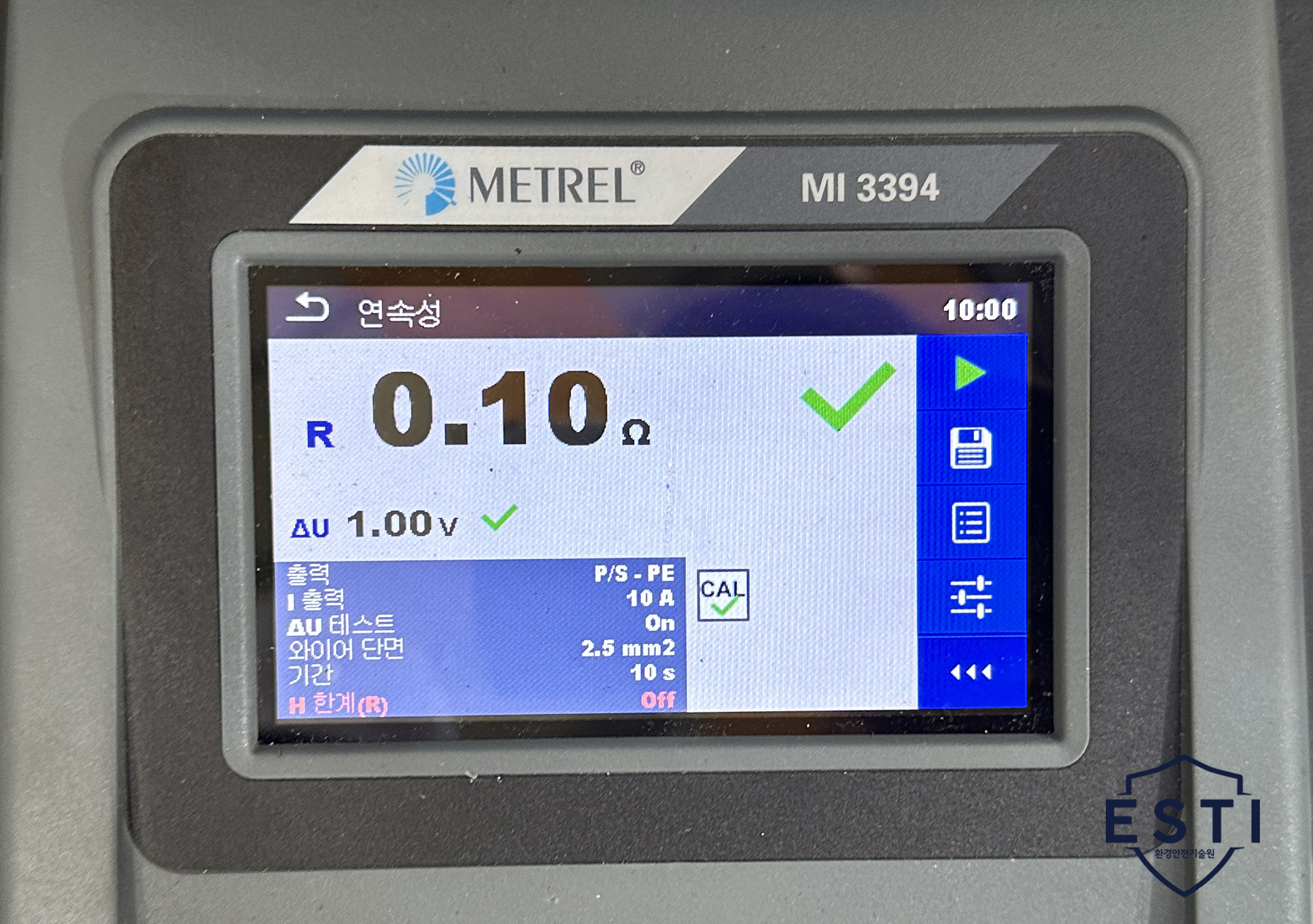

PLC 접지선 단면적 1.5㎟으로 시험전류 10A를 인가하여 측정전압 1.00V로 적합





⚡절연저항 시험

: 절연물의 두 측정점 사이에 시험전압을 DC500V를 인가하여 이때 절연물에서 흐르는 누설전류를 측정하는 시험으로 해당 절연물의 절연성능을 확인하는 시험입니다.

​

측정점 ❚ L1-PE. L2-PE

​L1-PE, L2-PE 단자에 시험전압500V DC를 인가하여 측정 저항값은 199.9㏁ 값으로 적합





사업장 방문 후 진행한 시험에 대한 성적서는 출장거리에 따라 1~2일 안으로 신속하게 발행하여 담당자에게 발송해드리고 있습니다.​





자율안전확인신고 시

전기안전시험 성적서를

외부 시험기관을 통해 진행되었다면

시험기관이 공인시험기관임을

입증하는 서류가

반~드시 첨부가 되어야 합니다!



자율안전확인신고 서류제출 시

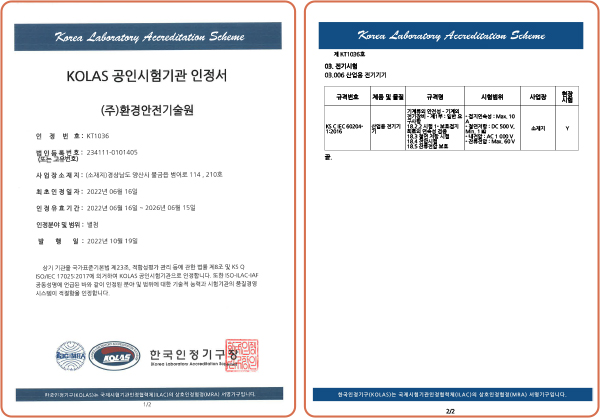

KOLAS공인시험기관 인정서까지

함께 첨부하여 서류를 제출하시도록

인정서도 함께 발송해 드립니다~!

---



산업기계·기구의 전기안전시험이 필요하시다면

언제든 문의주시길 바랍니다!

감사합니다! : )

​
